「Tiny WEBPLC シリーズ」New!

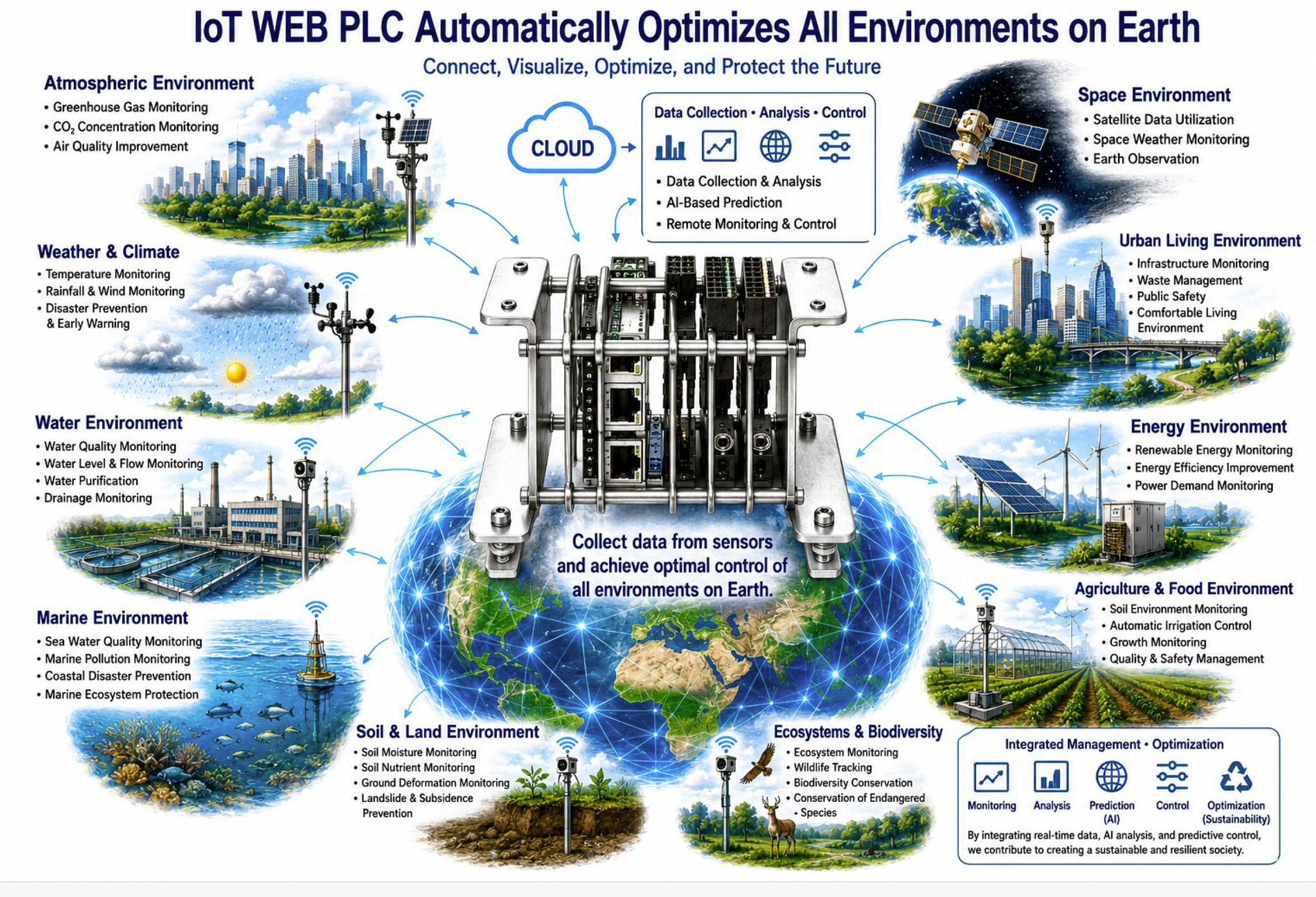

🌏 地球規模の環境調整は本システムにお任せください。

「Tiny WEB PLC 」： IoT WEB PLC シリーズ　New!

地球規模の環境調整はお任せください

👈 ENGLISH

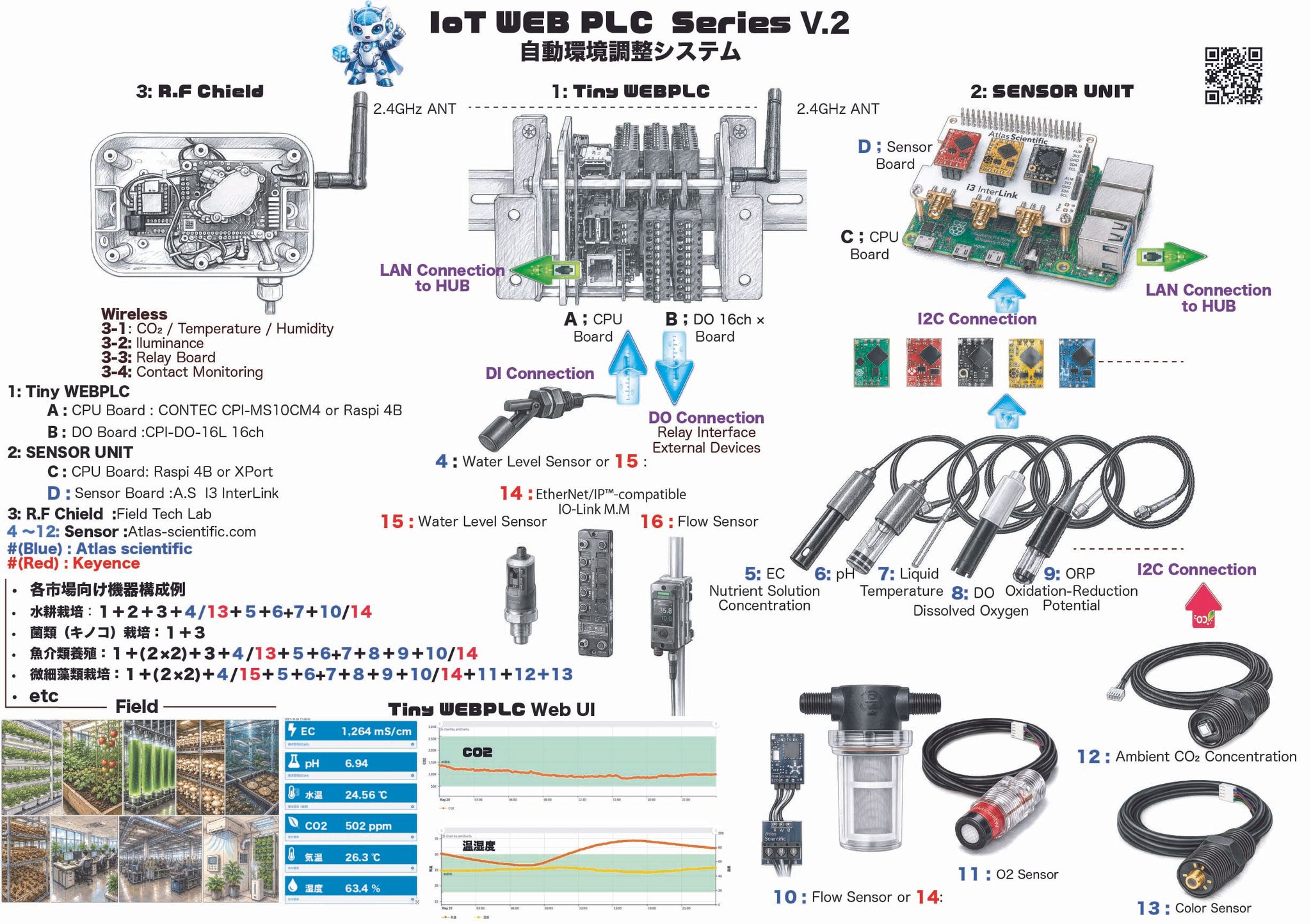

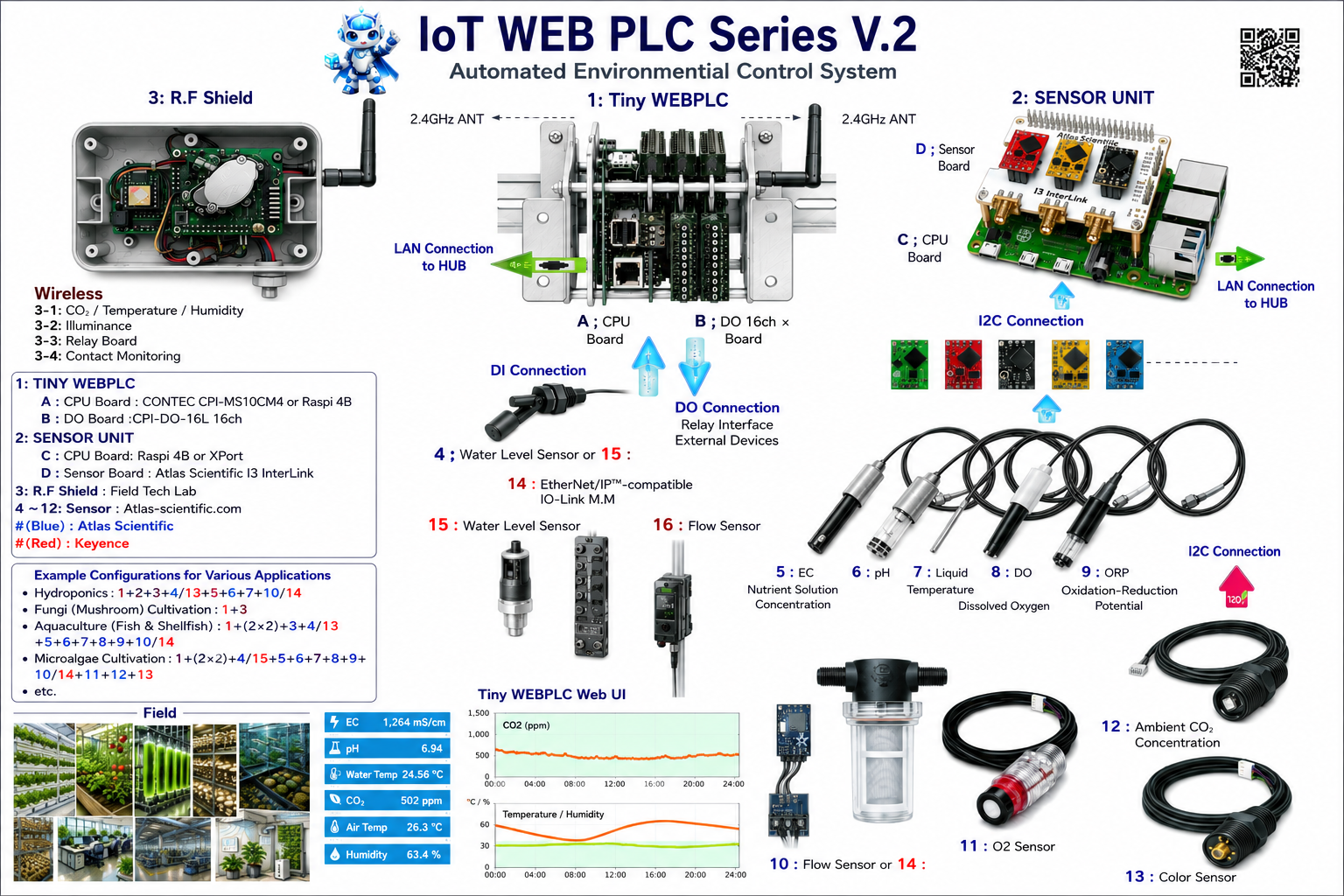

システム構成：

１：Tiny WEB PLC ・２：SENSOR UNIT・３：R.F Chield で各種市場に応じた環境調整が行えます。AtlasScientific、Keyence等の各種センサーを用途に応じ選択接続する事で　水耕栽培・キノコ栽培・魚介類養殖・微細藻類事業、オフィス・ビル・工場・病院等　の市場に必要な環境調整・異常通知を導入後にプログラムを作成依頼する事なく直ぐに始動できます。

  • Atlas Scientific 社Sensorは産業用レベル品も提供されています。
  • Keyence 社Sensorは高精度の計測を提供します。

各環境調整システムは上図の機器を組合せる事で実現できます。

例：菌類（キノコ）栽培用環境調整＝１＋３

English

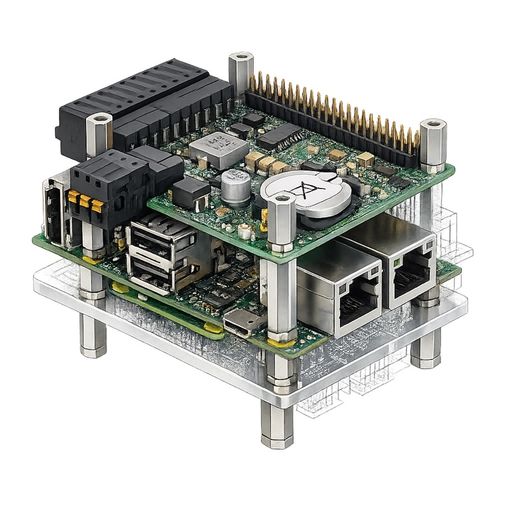

Tiny WEB PLC（RaspberryPi 搭載）構成

A: IoT WEBPLC Ver.2

各種フィールドの環境調整用としてご使用頂けます。
  1. ベース基板：CPU：Raspi CM4 + I/F基板 　（下記）
      2. or 民生用 Raspi4B等
  1. 拡張スタック基板：DO16ch + 2.4GHz無線モジュール(TWELITE RED) + I2C拡張
民生用(各種RaspberryPi 4B等)スタックした廉価版システムもご提供させて頂きます。
小型システム（家庭・研究用）としてご利用頂けます。

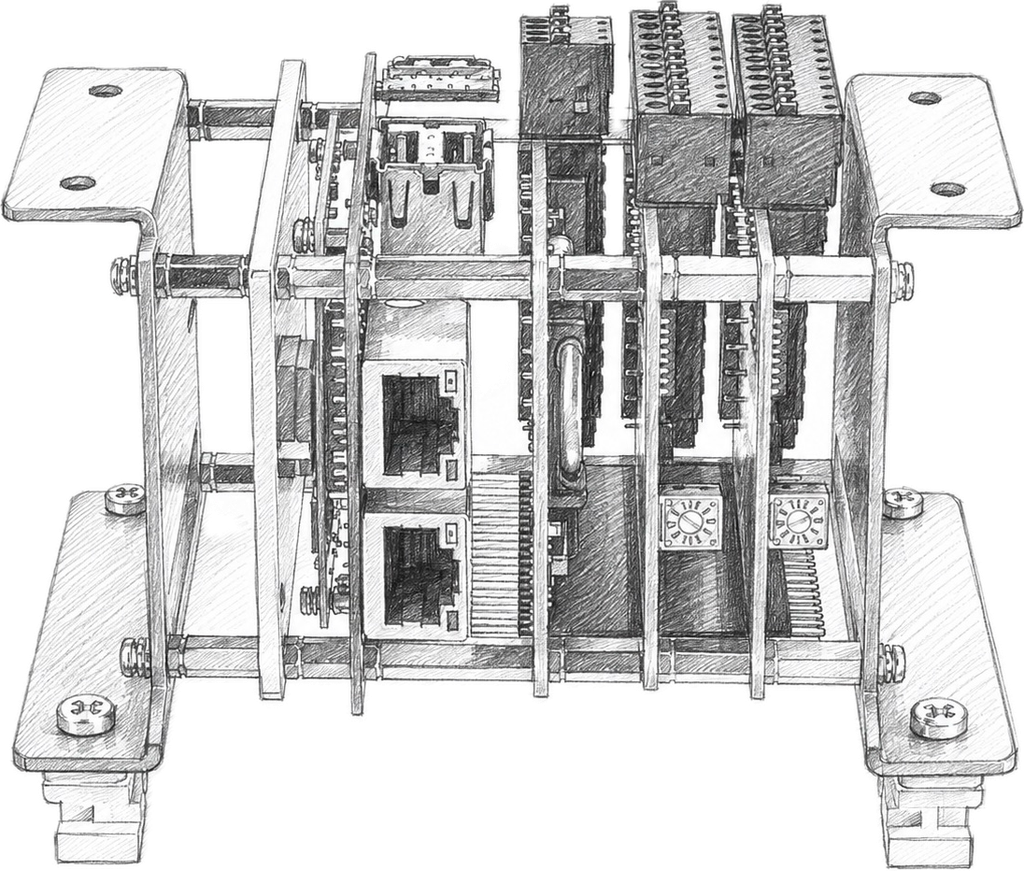

各基板接続事例：
１：Raspi CM4　＋　CPU I／F基板・LAN1:1000/100/10Mbps・LAN2:100/10Mbps・マイクロUSB・USB 2.0ポート・HDMI・NVMe SSDコネクタ・RTC　＋　電源入出力基板　＋　DO16ch基板　＋　DO16ch基板　の構成　＊無線基板(2.4GHz特定小電力(TWELITE RED)も増設可。
２：Raspi 4B　＋　DO16ch基板　＋　無線基板(2.4GHz特定小電力(TWELITE RED)

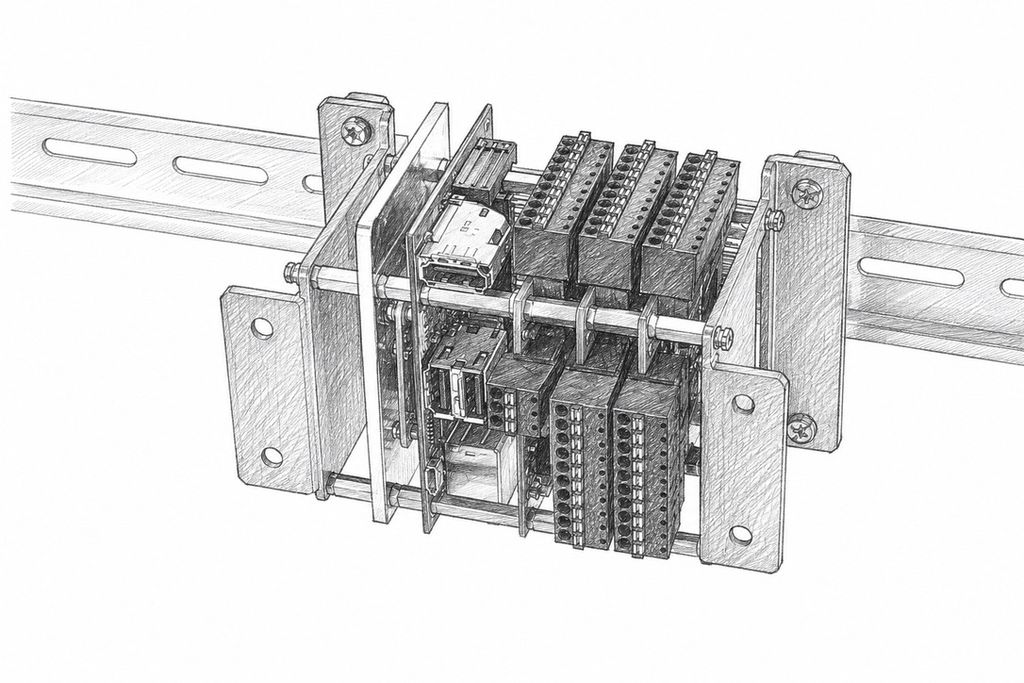

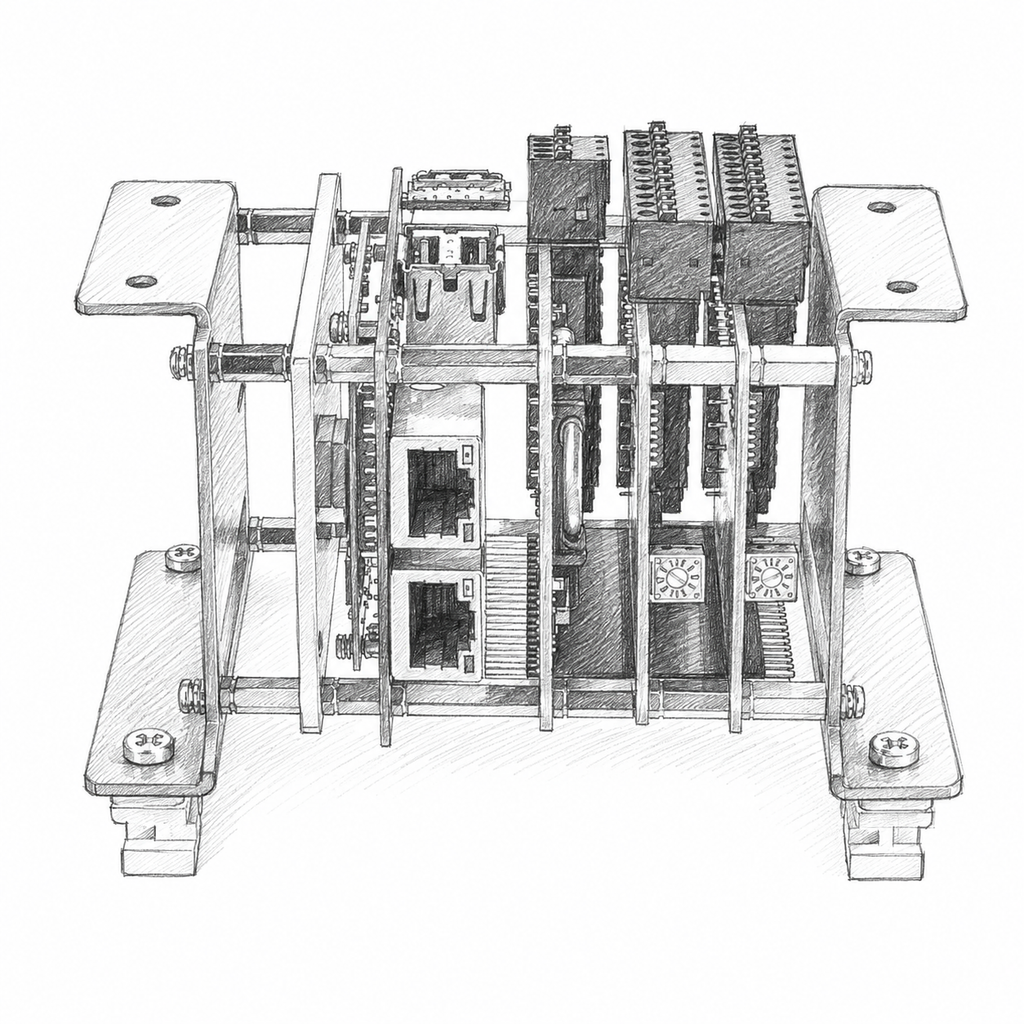

マウントキットでDINレールに実装出来ます。

B: SENSOR UNIT #TCP/IP

Atlas Scientifics 社製　各種センサ等が接続出来ます。
  1. WEB UI搭載　LAN基板
  1. Atlas Scientifics 社：I3 InterLink-Raspberry Shield （スタック増設可能）

各種センサ・溶液投入チューブポンプ ◀️ 🤏

WEBCONとLAN接続出来、Atlas Scientific社の各種センサ・液体投入用チューブポンプ等が接続出来ます。
LAN接続でTiny WEBPLCとHUBを経由し通信します。離れた場所のSENSOR等と通信可能

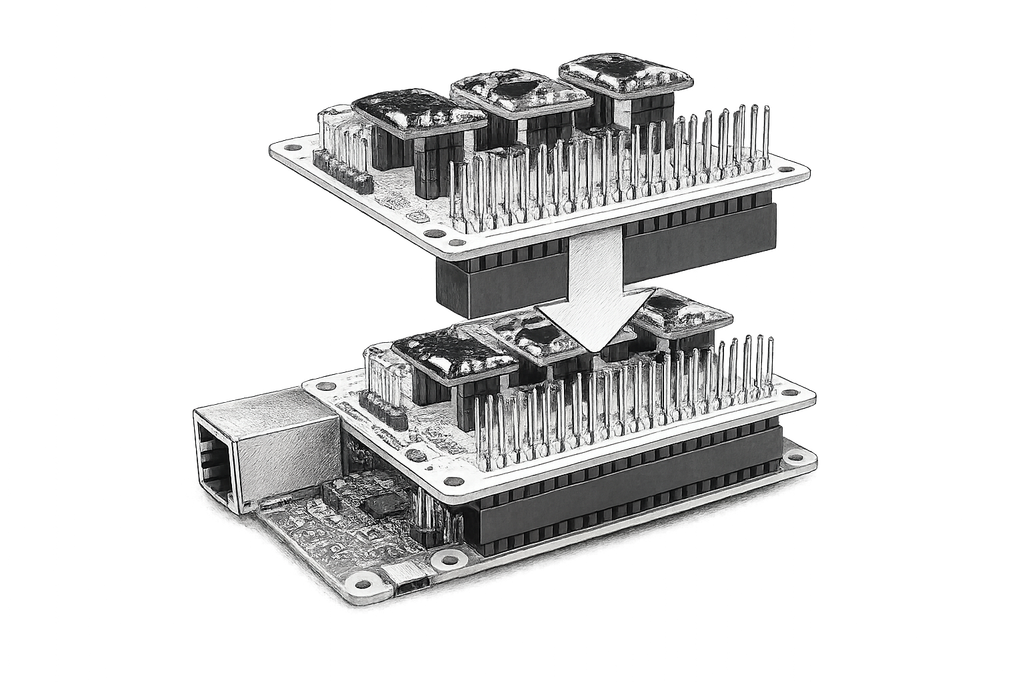

Sensor基板はスタック増設が可能です。

Base基板　WEB UIによるLAN <=> Serial変換モジュール”XPort”搭載基板

C: R.F Chield 2.4GHz無線モジュール内蔵

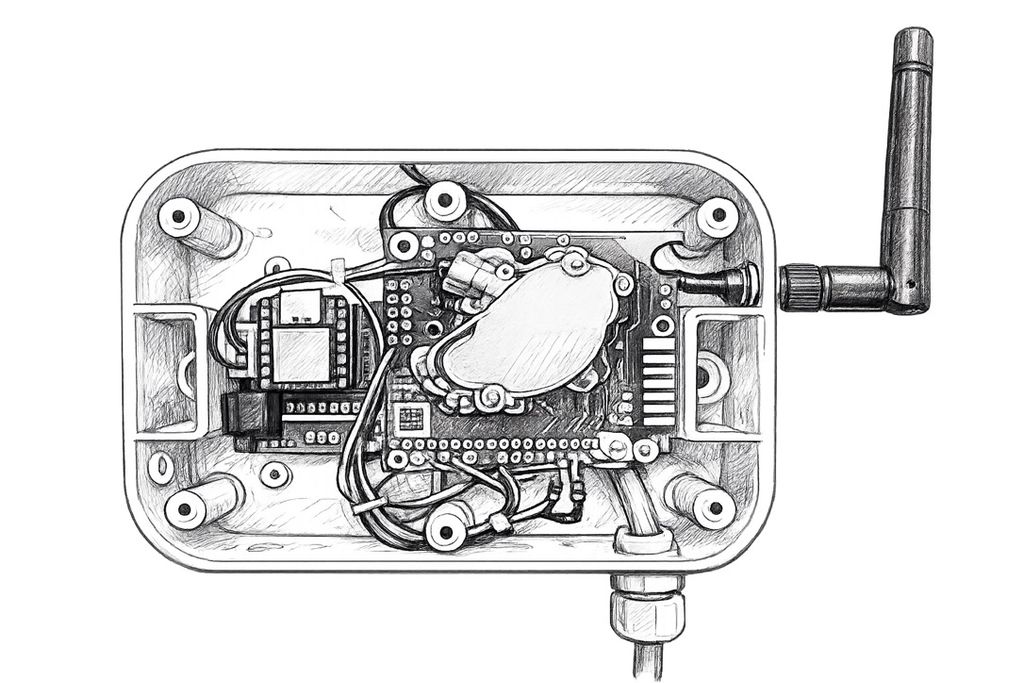

  1. CO2/温湿度計測無線子機
  1. 照度計測無線子機
  1. リレー制御無線子機
  1. 接点監視無線子機　etc


D: 提供プログラム

WEB UIによる各システム用プログラム　水耕栽培事例🤏
  1. 水耕・土耕栽培：HydroNova
  1. 魚介類養殖：AquaNova
  1. 菌類（キノコ）栽培：MycoNova
  1. 微細藻類培養：AlgaNova SYMBIOS

Tiny WEBPLC導入事業ご提案

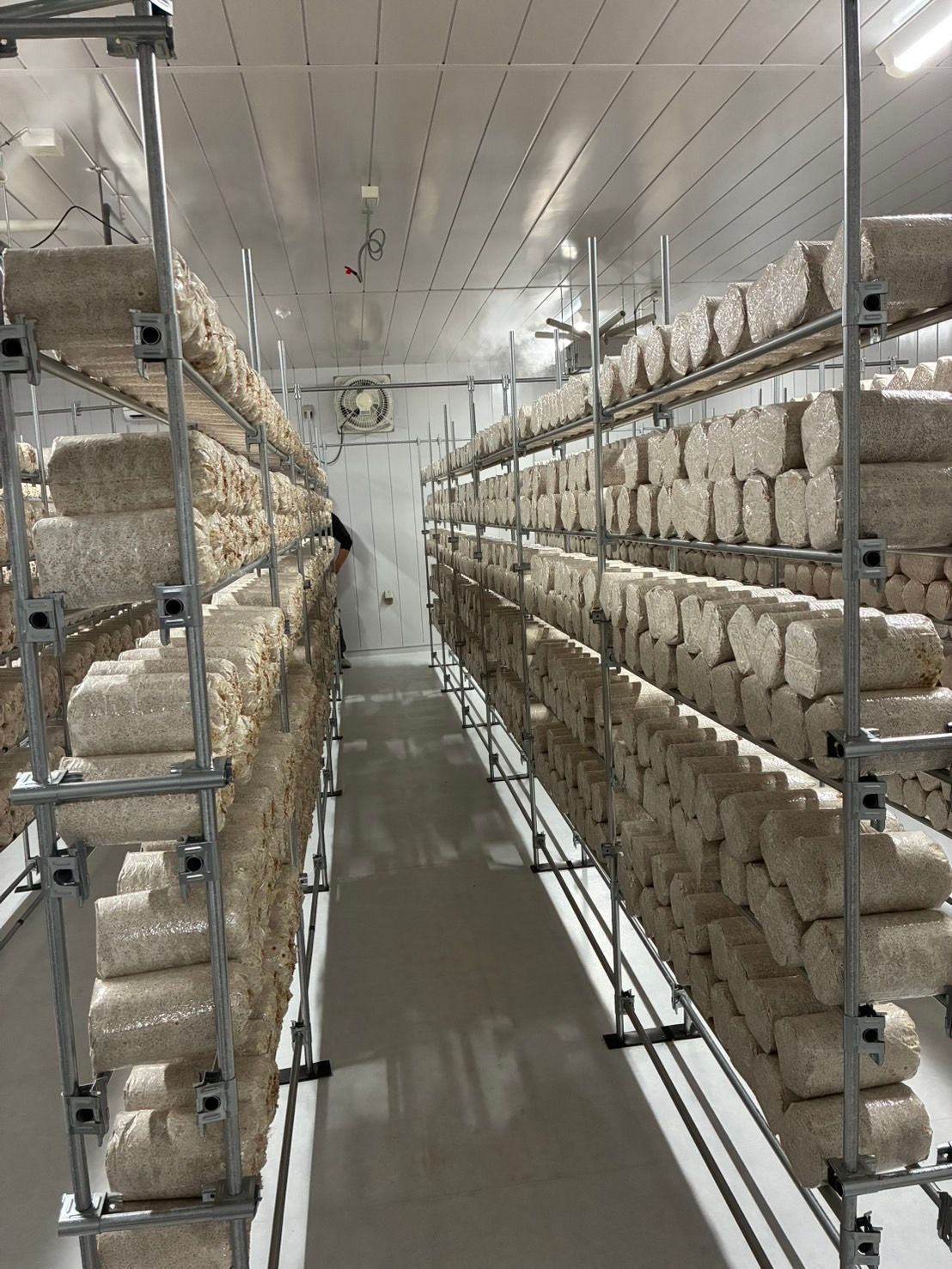

イチゴ栽培事業提案書イチゴ栽培事業提案書2026/5/1 19:022026/6/2 9:27ブラックタイガー養殖事業提案書,b🦐ブラックタイガー養殖事業提案書2026/5/3 14:382026/6/2 9:24ウナギ養殖事業提案書🐟ウナギ養殖事業提案書2026/5/4 9:432026/5/5 17:39ティラピア養殖事業提案書🐟ティラピア養殖事業提案書2026/5/3 12:022026/5/5 17:39菌類（キノコ）栽培事業提案書🍄菌類（キノコ）栽培事業提案書2026/5/2 10:292026/6/2 9:26
❇️ 微細藻類栽培提案

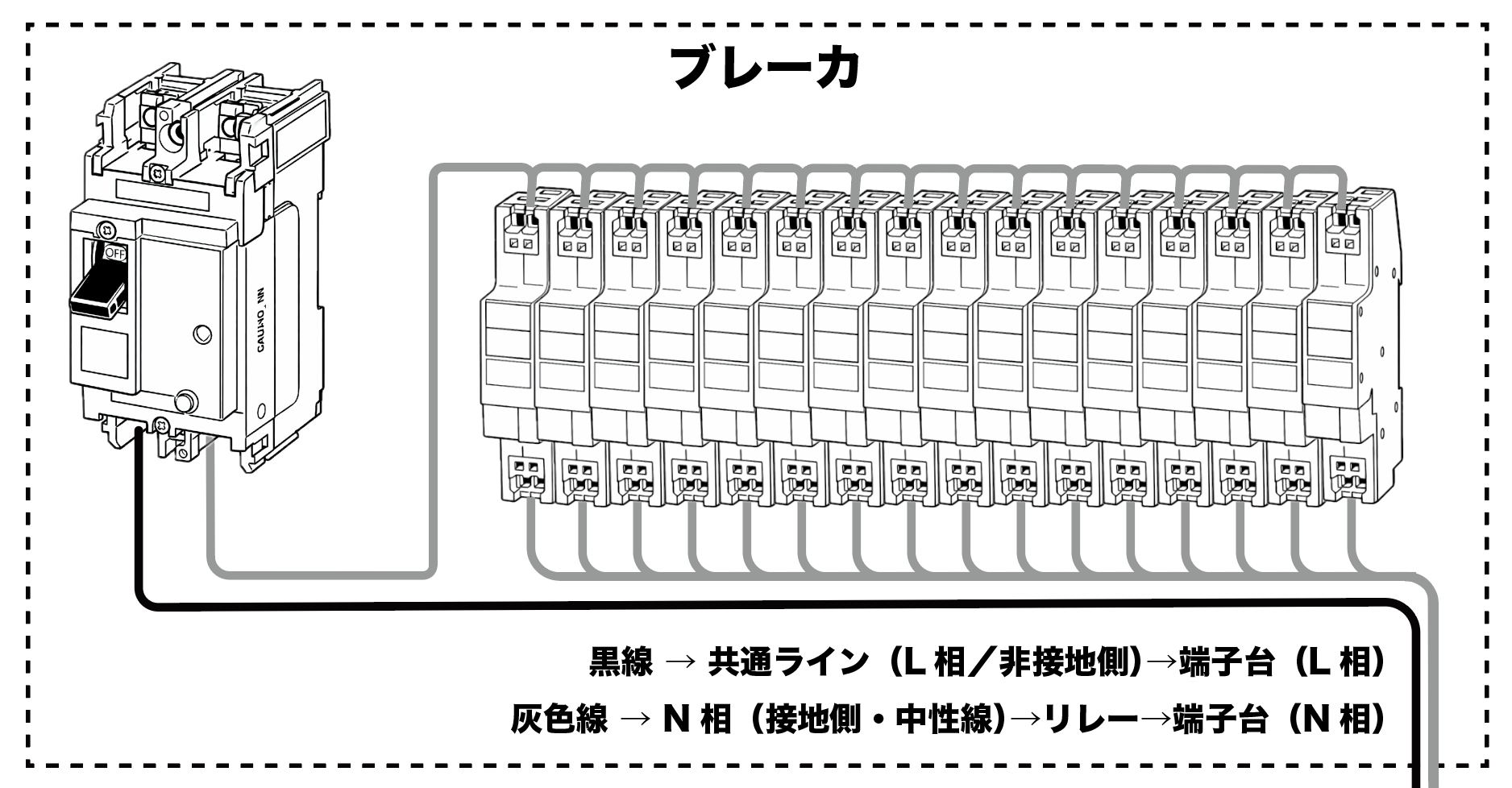

配線経路（参考）




　　　　 ブレーカ


N相はリレー基板の各リレー”COM端子”へ、各リレーの”a接点”を各機器に接続します。

ブレーカ、リレーの接点容量は接続機器に応じて選択してください。

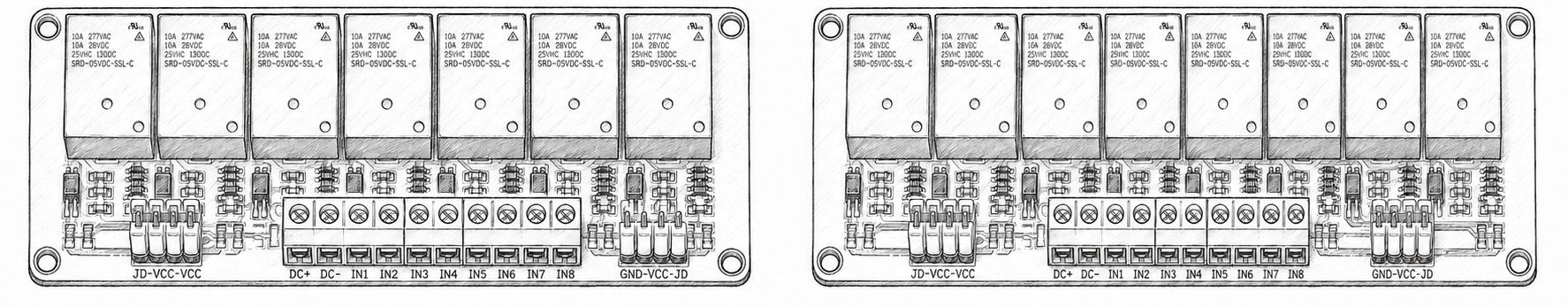

　　リレー基板（例）



各機器用ブレーカのN相を各機器用リレーの”COM”端子へ接続し”a”接点端子より”端子台”の該当端子に接続します。大きな電流が流れる機器をON/OFFする場合もマグネットリレーを直接デジタルアプトプット(DO)基板で駆動させずに上記のようなリレー基板を経由する事を推奨します。


Tiny WEBPLC



上記DO基板の機器該当DO出力端子と電源（DC+/GND）をリレー基板の端子に接続してください。　

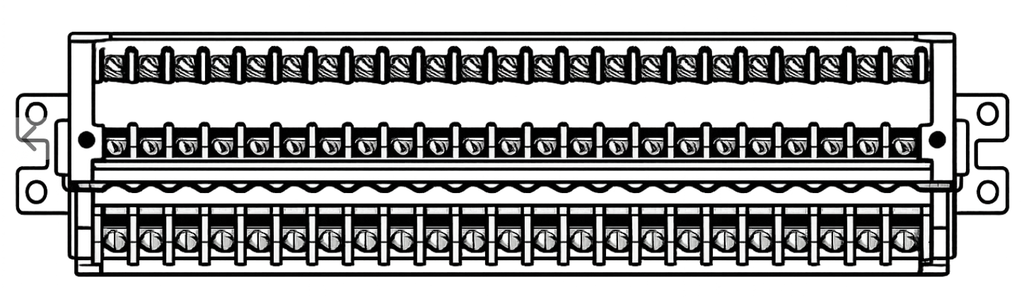

端子台


ブレーカからのN相は全ての機器のN相へ接続し各リレーからのL相は該当機器の端子へ接続します。

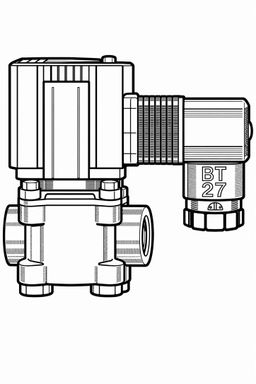

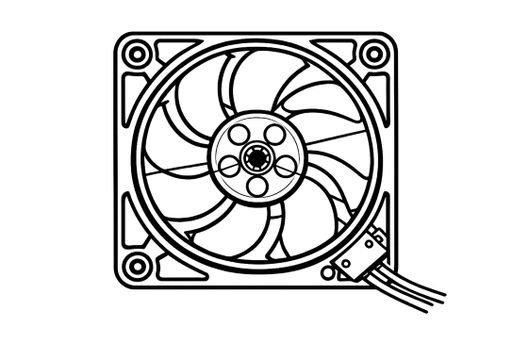

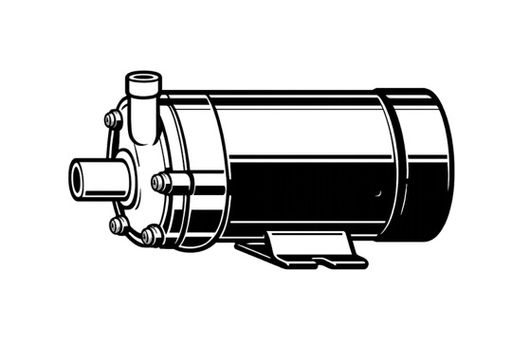

　　 各設備機器（例）
