i WEBCON 水耕栽培構築事例

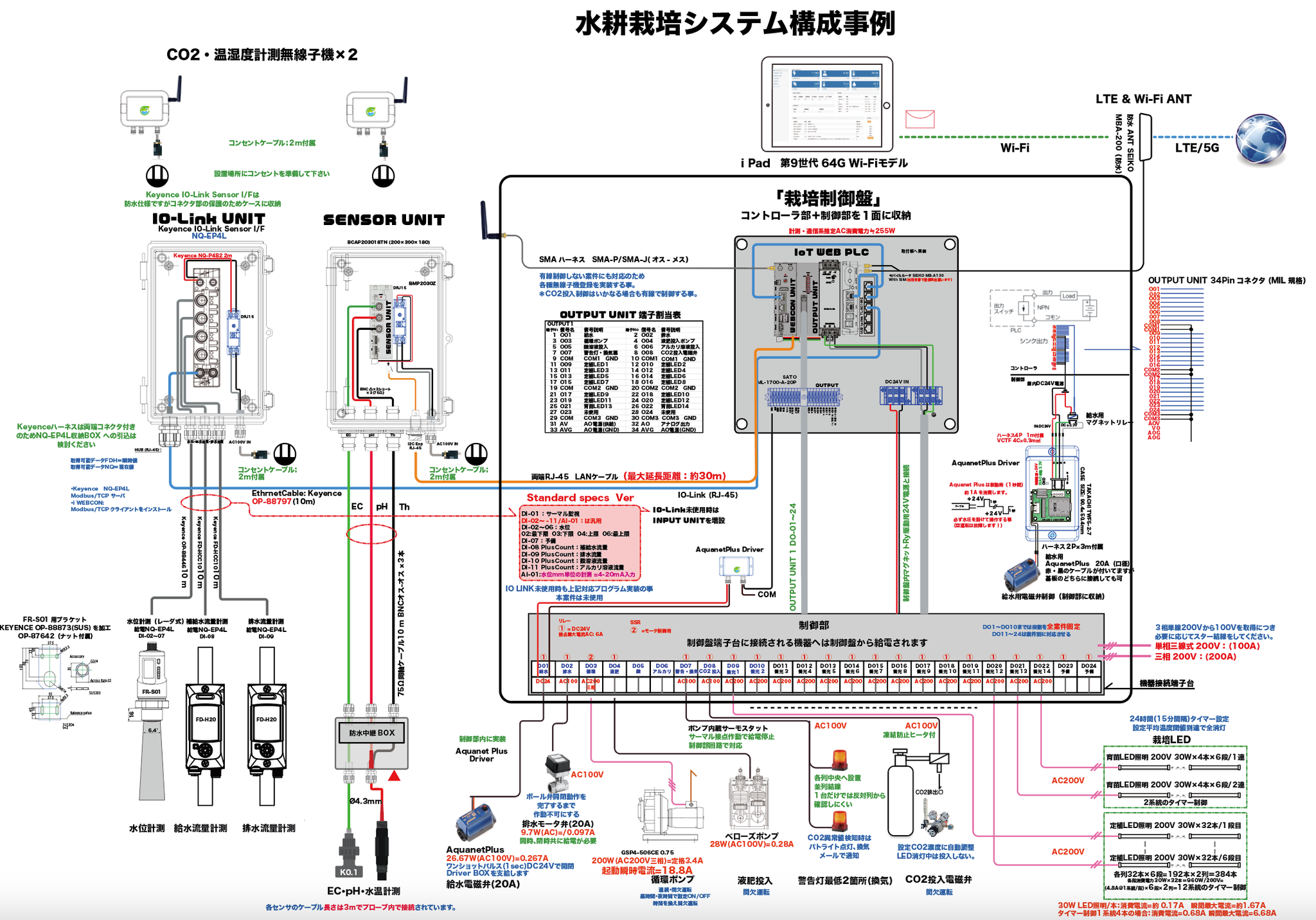

水耕栽培計測制御構成例
1:栽培制御盤内
制御対象物
１：補給水用電磁弁：Aquanet Plus :
２：排水用モータ弁：
３：循環ポンプ：仕様により選択
４：液肥投入ポンプ：標準品：ベローズポンプ盤: M式水耕研究所
５：警告灯：栽培面積により選択
６：換気扇：６：の制御と連動
７：CO2投入制御電磁弁：
８：定植用栽培照明（本数・タイマー制御数）：仕様により選択
９：緑化用栽培照明（本数・タイマー制御数）：仕様により選択
- 制御対象が24台を超えるとOUTPUT UNIT 24chを増設し対応。
-1: PLC （計測制御用コントロール部）主要構成機器
PLC： IoT 技術ラボ：i WEBCON： 1台 ＊2.4GHz 特小アンテナ付属
OUTPUT（制御出力）： IoT 技術ラボ：OUTPUT UNIT 24 ：１台
上記電源：TDK ラムダ：1台
モバイルルータ4G/5G：SEIKO :１台 ＊SoftBank SIM契約
上記 4G/5G & Wi-Fi 防水ANT：
-2: PLC （計測制御用コントロール部）全構成部材
| 水耕栽培用コントローラ+通信機器部 | 1 | 式 | |||
| WEBCON UNIT (PLC UNIT) | 1 | 台 | ㈱IoT技術ラボ | WEBCON UNIT | |
| 2.4GHz ANT | 1 | 本 | モノワイヤレス | ||
| 同上ANT用 SMA(50Ω）ハーネス オスーオス | 1 | 本 | |||
| 同上ANT制御盤外取付ジョイントSMA メスーメス | 1 | 個 | |||
| OUTPUT UNIT 24 | 1 | 台 | ㈱IoT技術ラボ | OUTPUT UNIT | |
| 制御出力用MIL端子 | 1 | 個 | OMRON | XG4M-3430-T | |
| 制御出力用ケーブル34P | 1 | 式 | 東洋技研 | KB34N-1H1H-0.2 | |
| 34P-40P接続ハーネス(MIL) | 1 | 本 | Field Technology Lab | 34P-40P接続ハーネス | |
| 制御盤間中継端子台 | 1 | 個 | SATO | ML-1700-A-20P | |
| モバイルルータ（Wi−Fiアクセスポイント付） | 1 | 台 | Seiko | MB-A130 | |
| 外部防水アンテナ（Wi-Fi+4G/5G用） | 1 | 本 | Seiko | MB-A200-AN | |
| 外部アンテナ(特定小電力無線用） | 1 | 本 | モノワイヤレス | MW-A-D85 | |
| SMAハーネス＋SMA J_J | 1 | 式 | モノワイヤレス | SMA-P/SMA-J | |
| ネットワークHUB 5ポート | 1 | 台 | tp-link | TL-SG105E | |
| 給水電磁弁用ドライバー基板 | 1 | 枚 | Field Tech Lab | AquanetPlusドライバ | |
| 同上ケース | 1 | 台 | TAKACHI | TWF5-2-7W | |
| AC-DC24V電源 | 1 | 台 | TDK | DRJ120-24-1 | |
| 雷プロテクタLAN用 | 1 | 台 | OTOWA | OLA-PT1000 | |
| 免雷分離機SPD | 1 | 台 | OTOWA | LT-2T | 制御部へ取付 |
| 閲覧設定用タブレット及び設定 | 1 | 式 | Apple | iPad 10.2"64GB | |
| 防水ケース | 0 | 台 | TAKACHI | BCAP354520T | 制御盤外実装時必要 |
| 防水ケース取付板 | 1 | 枚 | TAKACHI | BMP3545Z | |
| ケーブルグランド | 0 | 個 | TAKACHI | RM12L-7S | 制御盤外実装時必要 |
| ケーブルグランド 制御出力ケーブル用 | 0 | 個 | TAKACHI | RM25L-17S | 制御盤外実装時必要 |
| RJ45 モジュラーコネクタ | 0 | 個 | Amphenol | RDP-5SPFFH-TCU7001 | 制御盤外実装時必要 |
| 配線調整作業・消耗部材 | 1 | 式 | Field Tech Lab | ||
| OSインストール、プログラム費 | 1 | 式 | Field Tech Lab | HydoroCon_Ver.msk_7.0 | |
| 設定・試験・調整費 | 1 | 式 | Field Tech Lab | ||
| 設計・仕様・マニュアル等作成費 | 0 | 式 | Field Tech Lab |
-3:制御盤（基台付）
仕様に応じ設計・製造：製造会社 共栄電機
-４:計測部 SENSOR UNIT
特徴：i WEBCON or OUTPUT UNITのI2C増設端子(RJ-45)にLANケーブルを接続し最大約30m
延長し計測できます。
計測対象 ：EC（液体肥料濃度）・水温・濃度
構成
SENSOR UNIT
工業用ｐH計測プローブ
EC計測プローブ K=0.1（水温計測センサ付）
| 水質計測部 | 1 | 式 | ||
| SENSOR UNIT | 1 | 台 | ㈱IoT技術ラボ | SENSOR UNIT |
| pH計測基板 | 1 | 枚 | AtlasScientific | EZO-Ph |
| EC計測基板 | 1 | 枚 | AtlasScientific | EZO-EC |
| 水温計測基板 | 1 | 枚 | AtlasScientific | EZO-RTD |
| AC-DC24V電源 | 1 | 台 | TDK | DRJ120-24-1 |
| 防水ケース | 1 | 台 | TAKACHI | BCAP203018TN |
| 同上ケーブルグランド | 2 | 個 | TAKACHI | RM12L-7S |
| 同上RJ45 モジュラーコネクタ | 2 | 個 | Amphenol | RDP-5SPFFH-TCU7001 |
| 75Ω同軸BNCメスーオスコネクタ | 3 | 本 | Rfstreet | |
| プローブ中継防水BOX | 1 | 個 | TAKACHI | SPCP131805G |
| 同上中継端子台 4P | 2 | 個 | パトライト | JPBS04×２（pH+EC・水温） |
| 個 | ||||
| 3 | 本 | Field Tech Lab | BNC オスーオス同軸75Ω | |
| 工業用ｐH計測プローブ | 1 | 本 | AtlasScientific | ENV-50-pH-NT |
| ｐH校正基準液 | 1 | 式 | AtlasScientific | #C-pH-4-7-10 |
| EC計測プローブ K=0.1（水温計測センサ付） | 1 | 本 | AtlasScientific | ENV-50-EC-K0.1 |
| EC校正基準液 | 1 | 式 | AtlasScientific | chem-IEC-0.1L |
| ECプローブ洗浄液 | 1 | 本 | AtlasScientific | #chem-EC-205 |
| 設定・試験・調整費 | 1 | 本 | Field Tech Lab | |
| 加工・内部配線作業、消耗部材 | 1 | 式 | Field Tech Lab |
-５:計測部 I/O Link UNIT (Keyence)
計測対象 ：水位・給水流量・排水流量
構成
IO LINK SENSOR I/F
レーダ式水位計測センサ
EC計測プローブ K=0.1（水温計測センサ付）
補給水流量センサ
排水水流量センサ
| 水位・流量計測部 | ||||
| ネットワーク通信モジュール(IO LINK SENSOR I/F) | 1 | 台 | KEYENCE | NQ-EP4L |
| I WEBCON-LAN接続ハーネス（10m) | 1 | 本 | KEYENCE | OP-88797 |
| M8ﾒｽ⇔ﾊﾞﾗ線 電源ｹｰﾌﾞﾙ(2m) | 1 | 本 | KEYENCE | NQ-P4B2 |
| レーダ式水位計測センサ | 1 | 台 | KEYENCE | FR-S01 |
| 取付金具 | 1 | 個 | KEYENCE | OP-88886 |
| M12ﾒｽ8ﾋﾟﾝ⇔M12ｵｽ4ﾋﾟﾝｽﾄﾚｰﾄｹｰﾌﾞﾙ(10m) | 1 | 本 | KEYENCE | OP-88446 |
| 補給水流量センサ | 1 | 台 | KEYENCE | FD-H20 |
| M12 電源ｹｰﾌﾞﾙ 8pinﾒｽ-4pinｵｽ 10 m | 1 | 本 | KEYENCE | OP-85503 |
| 排水水流量センサ | 1 | 台 | KEYENCE | FD-H20 |
| M12 電源ｹｰﾌﾞﾙ 8pinﾒｽ-4pinｵｽ 10 m | 1 | 本 | KEYENCE | OP-85503 |
| AC-DC24V電源 | 1 | 台 | TDK | DRJ120-24-1 |
| 防水ケース | 1 | 台 | TAKACHI | BCAP162110T |
| 取付板 | 1 | 枚 | TAKACHI | BMP1520P |
| ケーブルグランド 水位、給排水ハーネス用 | 1 | 個 | TAKACHI | RM25L-17S |
| ケーブルグランド LANケーブル引込用 | 1 | 個 | TAKACHI | RM25L-17S |
| 設定・試験・調整費 | 1 | 本 | Field Tech Lab | |
| 加工・内部配線作業、消耗部材 | 1 | 式 | Field Tech Lab |
-６:気中環境計測部
計測対象 ：CO2濃度・温度・湿度
構成
CO2濃度・温度・湿度計測無線子機
CO2濃度計測センサ
温湿度計測無線子機
| 気中環境計測無線子機 | 台 | 栽培面積により製造台数決定 | ||
| CO2センサー | 台 | SENSAIR | K30 EQC | |
| 温湿度センサー | 個 | Xinwoer | SHT-21 | |
| 無線基板 2.4GHz | 枚 | モノワイヤレス | MW-R-DP-U | |
| アンテナ | 本 | モノワイヤレス | MW-A-D85 | |
| UFL-SMA変換ケーブル | 本 | モノワイヤレス | MW-C-UJ-10-1 | |
| マイコン | 枚 | Seeed Studio | XIAO SAMD21 | |
| AC-DC電源12V | 台 | ユニファイブ | 3.3V 2A UN312-3320-EIAJ-2 | |
| 3.3V出力 DC-DCコンバータ | 個 | MURATA | OKI-78SR 3.3V | |
| 防水ケース | 個 | TAKACHI | WP9-13-4G | |
| 防水コネクター | 個 | TAKACHI | RM10S-6S | |
| CO2/温湿度計測無線子機プログラム、設定費 | 式 | Field Tech Lab | ||
| 加工・配線作業、消耗部材 | 式 | Field Tech Lab |
-７:栽培用機器（参考）
| 給水用電磁弁 | 1 | 台 | ネタフィム社 | AquaNet 3/4”～1”モデル |
| 排水用モータ弁 | 1 | 個 | ケーヒンバルブ㈱ | KLW-SSP-20 |
| 警告灯（参考） | 1 | 枚 | 日動工業 | NLF150-100V-R |
| CO2投入電磁弁 | 0 | 本 | ヤマト産業 | YR-507F-11-CO2 |
