キノコ栽培施設CO2回収事業用設備

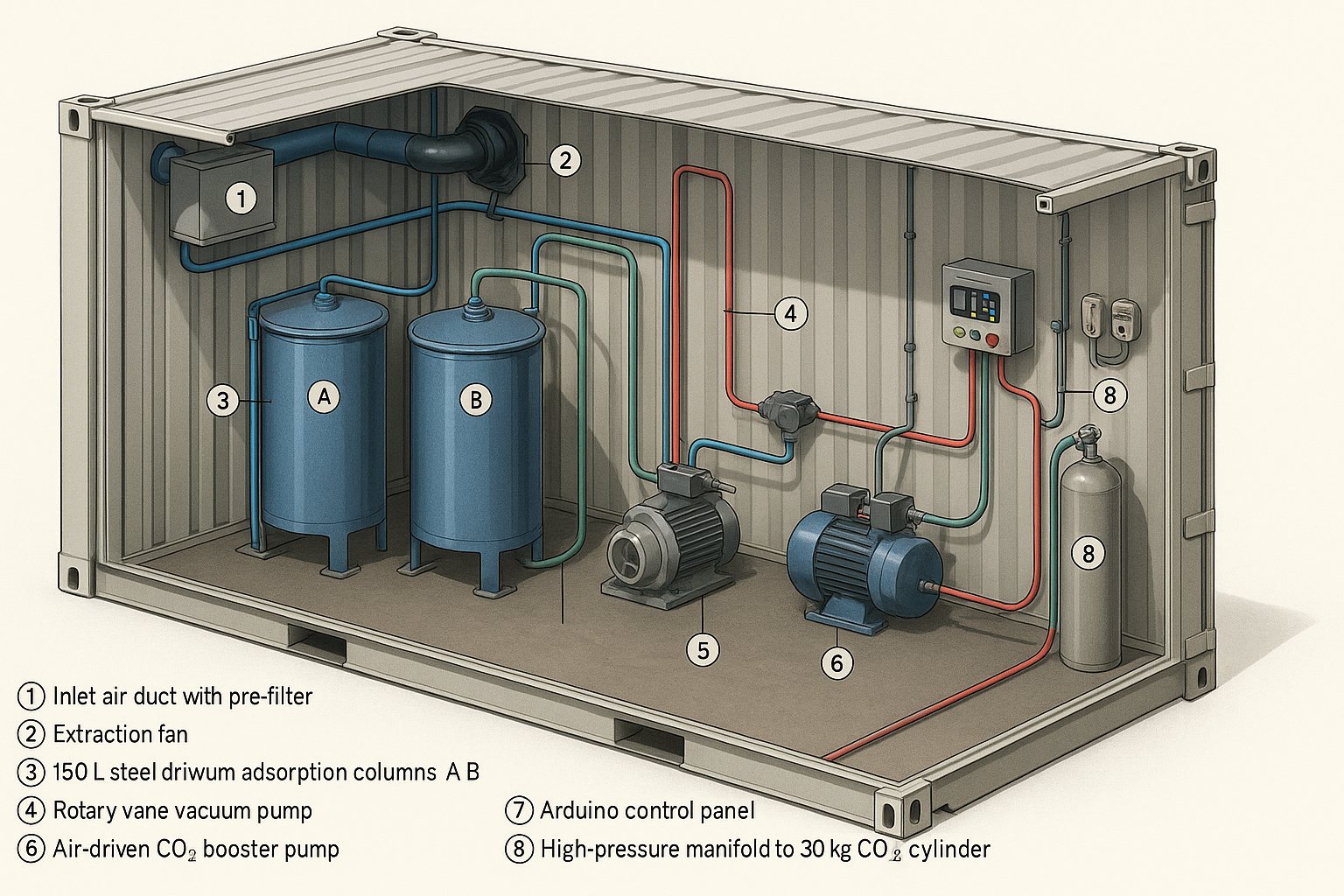

図中の番号・凡例

1. 吸気ダクト＋プレフィルター
• 菌床室（別室）から CO₂ 含有空気を引き込み、粉塵を除去。

2. 排気ファン
• 吸着塔再生時や安全換気に使用。

3. 150 L スチールドラム吸着塔 A / B
• ゼオライト 13X 各 25 kg 充填。10 分サイクルで交互運転。

4. ロータリーブースト真空ポンプ
• –80 kPa まで塔を減圧し CO₂ を脱着。

5. エア駆動 CO₂ ブースターポンプ
• 塔出口（~2 bar）→30 kg ボンベへ最大 70 bar で圧縮。

6. 3 HP レシプロエアコンプレッサー
• ブースター駆動用 0.8 MPa エアを供給（図では奥側青モーター）。

7. Arduino 制御盤
• 電磁弁切替・圧力監視・警報を統合。ログ出力端子付き。

8. 高圧マニホールド＋30 kg CO₂ シリンダー
• サイフォン管付き。秤で 28.5 kg 充填停止設定。

使い方のポイント

1. 吸着運転
• ダクトファン ON → 原気（約 1 % CO₂）を塔 A へ送気。
• 塔 B は同時に真空ポンプで再生し、排気は屋外へ。

2. 塔切替
• 10 分後、Arduino が電磁弁を切替え、塔 B が吸着、塔 A が再生へ。

3. ボンベ充填
• 塔出口 CO₂ 濃度 95 vol% 以上になるとブースター起動。
• シリンダーが設定重量に達するとブースターと弁を停止。

4. 安全対策
• CO₂ / O₂ センサは 3 vol% CO₂ で警報 → 排気ファン強制 ON。
• 高圧ラインに 70 bar 安全弁を必ず設置。

20 ft コンテナでも左壁側に機器を一列配置することで作業スペースを確保できます。

吸着塔を 150 L ×2 にした場合、回収能力はおよそ 6 kg CO₂ day⁻¹（原気 1 % CO₂, 50 m³ h⁻¹）です。

ローコスト CO₂回収設備（20 ft コンテナ用）機器リストと概算購入費

ご注意

• 表示価格はオンライン公開価格または中古実勢をベースにした概算です。数量値引きや地域運賃で±10〜20 %程度の変動があります。

• 配線ケーブル・制御ソフト制作、人件費、据付工事、遮音ボックスなどは含んでいません。

• 吸着塔や配管は必ず耐圧試験を行い、70 bar リリーフ弁を設置してください。
