OUTPUT UNIT技術情報

🔝Main Page

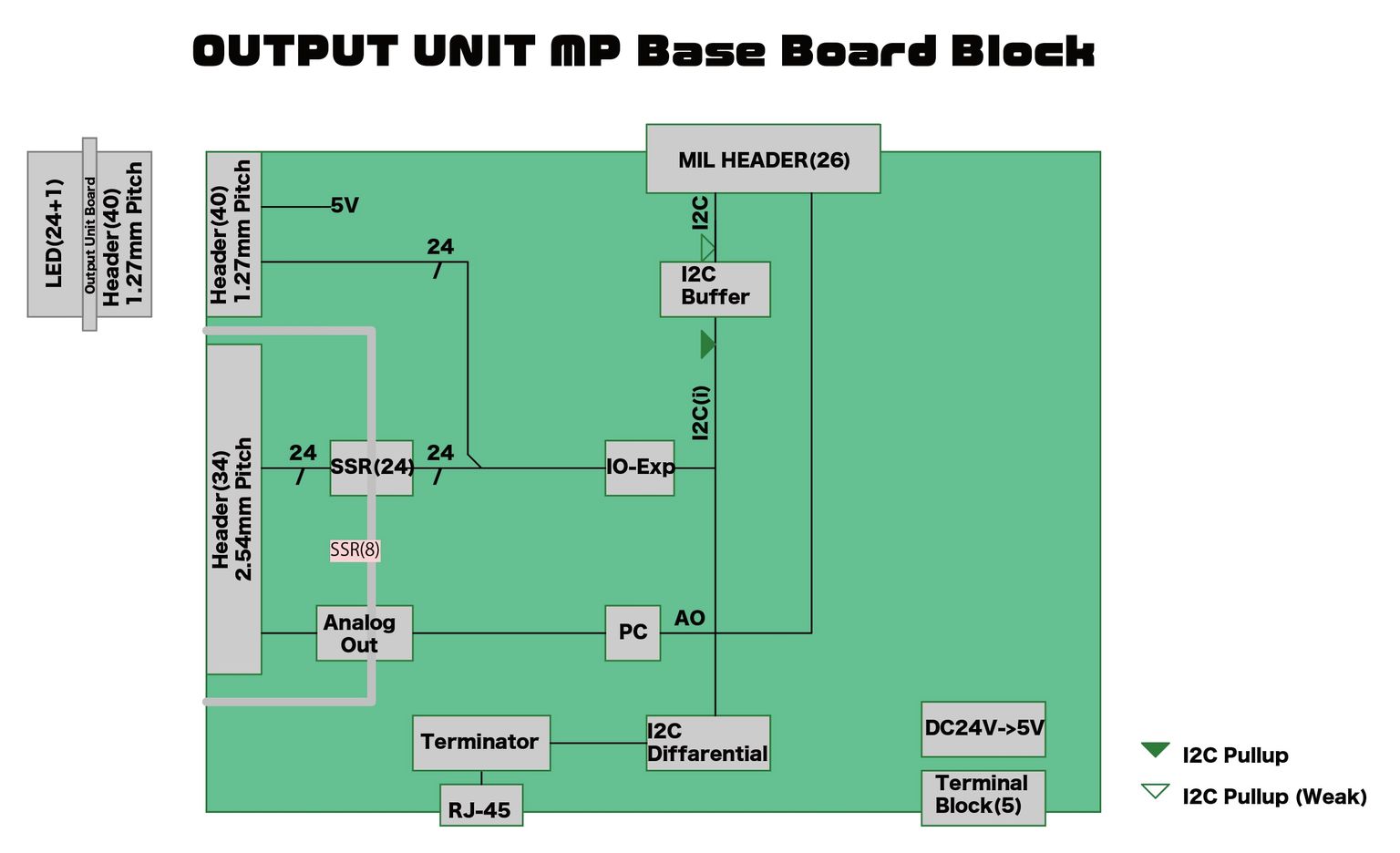

  1. インターフェース:
      • WEBCON&PLC UNIT とジョイント基板を経由し制御　
      • WEBCON と接続出来、最大30m 離れた各種機器、リレー等も制御出来ます　
      • 24× デジタル出力DO(PhotoMos Ry)
      • 1×　アナログ制御出力(AO DC0-10V)
      • 1 × 各UNIT間接続バス
  1. 電源: 24V DC電源


OUTPUT BASE I2Cアドレス切替
図面表記はSW1-2-3 実際SW3-2-1
DIP SW 3-2-1
スイッチBASEON-ON-ONIO-EXPのデバイスアドレス 0x20出荷時
ON-ON-OFFIO-EXPのデバイスアドレス 0x21
ON-OFF-ONIO-EXPのデバイスアドレス 0x22
ON-OFF-OFFIO-EXPのデバイスアドレス 0x23
OFF-ON-ONIO-EXPのデバイスアドレス 0x24EQユニット混載時は設定不可
OFF-ON-OFFIO-EXPのデバイスアドレス 0x25
OFF-OFF-ONIO-EXPのデバイスアドレス 0x26
OFF-OFF-OFFIO-EXPのデバイスアドレス 0x27
注意：DIP SW横のJP3はジャンパーしないで下さい(OPEN)


Io-Expander情報

OUTPUTユニット Io-Expander設定:PI4IOE5V96224(DIODES)
ポート設定意味接続
IO0_0出力出力01J12-1/O01
IO0_1出力出力02J12-2/O02
IO0_2出力出力03J12-3/O03
IO0_3出力出力04J12-4/O04
IO0_4出力出力05J12-5/O05
IO0_5出力出力06J12-6/O06
IO0_6出力出力07J12-7/O07
IO0_7出力出力08J12-8/O08
IO1_0出力出力09J12-11/O09
IO1_1出力出力10J12-12/O10
IO1_2出力出力11J12-13/O11
IO1_3出力出力12J12-14/O12
IO1_4出力出力13J12-15/O13
IO1_5出力出力14J12-16/O14
IO1_6出力出力15J12-17/O15
IO1_7出力出力16J12-18/O16
IO2_0出力出力17J12-21/O17
IO2_1出力出力18J12-22/O18
IO2_2出力出力19J12-23/O19
IO2_3出力出力20J12-24/O20
IO2_4出力出力21J12-25/O21
IO2_5出力出力22J12-26/O22
IO2_6出力出力23J12-27/O23
IO2_7出力出力24J12-28/O24
設定例（デバイスアドレス：0x20設定時）
i2cset -y 1 0x20 0x00 0x00 0x00

コネクタ情報

コネクタ基板リファレンス種類型名(メーカ)備考
OUTPUTBASEJ1234-MILXG4A-3435 (OMRON)
RJ45BASEJ3I2C差動095501-2881 (Molex)
電源BASEJ9ブロック5ピン039502-1005/039503-2005　(Molex)
UNIT間BASEJ126-MILXG4C-2634 (OMRON)

ジャンパ/スイッチ情報

設定基板リファレンス
ジャンパBASEJP2ショート延長I2Cライン電源に本ユニット電源を使用する。
オープン延長I2Cライン電源に相手ユニット電源を使用する。出荷時
BASEJP3ショートCM4のHelthポートが’L' となるとIO-EXPをリセットする。出荷時　Rev1.03 回路改定に伴い削除
オープンCM4のHelthポートが’L' となってもIO-EXPをリセットしない。
スイッチBASESW1-３,2,1ON-ON-ONIO-EXPのデバイスアドレス 0x20出荷時　Rev1.03 SW1の重み訂正
ON-ON-OFFIO-EXPのデバイスアドレス 0x21
ON-OFF-ONIO-EXPのデバイスアドレス 0x22
ON-OFF-OFFIO-EXPのデバイスアドレス 0x23
OFF-ON-ONIO-EXPのデバイスアドレス 0x24EQユニット混載時は設定不可
OFF-ON-OFFIO-EXPのデバイスアドレス 0x25
OFF-OFF-ONIO-EXPのデバイスアドレス 0x26
OFF-OFF-OFFIO-EXPのデバイスアドレス 0x27

LED情報

表示基板リファレンス機能機能詳細備考
LEDLEDD1Power緑、５V電源(CM4主電源)が供給されていると点灯
LEDD2DO1 ON/OFF赤、DO01がONの時点灯
LEDD3DO2 ON/OFF赤、DO02がONの時点灯
LEDD4DO3 ON/OFF赤、DO03がONの時点灯
LEDD5DO4 ON/OFF赤、DO04がONの時点灯
LEDD6DO5 ON/OFF赤、DO05がONの時点灯
LEDD7DO6 ON/OFF赤、DO06がONの時点灯
LEDD8DO7 ON/OFF赤、DO07がONの時点灯
LEDD9DO8 ON/OFF赤、DO08がONの時点灯
LEDD10DO9 ON/OFF赤、DO09がONの時点灯
LEDD11DO10 ON/OFF赤、DO10がONの時点灯
LEDD12DO11 ON/OFF赤、DO11がONの時点灯
LEDD13DO12 ON/OFF赤、DO12がONの時点灯
LEDD14DO13 ON/OFF赤、DO13がONの時点灯
LEDD15DO14 ON/OFF赤、DO14がONの時点灯
LEDD16DO15 ON/OFF赤、DO15がONの時点灯
LEDD17DO16 ON/OFF赤、DO16がONの時点灯
LEDD18DO17 ON/OFF赤、DO17がONの時点灯
LEDD19DO18 ON/OFF赤、DO18がONの時点灯
LEDD20DO19 ON/OFF赤、DO19がONの時点灯
LEDD21DO20 ON/OFF赤、DO20がONの時点灯
LEDD22DO21 ON/OFF赤、DO21がONの時点灯
LEDD23DO22 ON/OFF赤、DO22がONの時点灯
LEDD24DO23 ON/OFF赤、DO23がONの時点灯
LEDD25DO24 ON/OFF赤、DO24がONの時点灯


OUTPUTポート動作

OUTPUTポート制御例： IOエクスパンダのI2Cアドレスを0x20に設定した場合Rev1.04追記
＊OUTPUTユニットIOエクスパンダの出力は負論理で動作する。
全ての出力をOFFとする。%> i2cset -y 1 0x20 0xff 0xff 0xff i
全ての出力をONとする。%> i2cset -y 1 0x20 0x00 0x00 0x00 i
ポート2の0-7をON%> i2cset -y 1 0x20 0xff 0xff 0x00 i
