導電率プローブセル定数”K”とは何ですか？
導電率プローブのセル定数は、プローブ内の 2 つの電極間の液体の正確な量を決定します。セル定数 (K)に測定された電流 (EC) を掛けて、溶液の導電率を決定します。セル定数の単位は 1 センチメートルあたり 1 (1/cm) です。この数値は、導電率プローブ内の電極プレート間の距離とプレートの表⾯積の参照です。
導電率を測定するためのセンサーは、アプリケーションのニーズに合ったさまざまなセンサーがあります。ただし、導電率センサーを選択する前に、導電率プローブのセル定数が何であるかを理解することが重要です。
導電率とは何ですか?
導電率とは、物質（通常は溶液）が電流を伝導する能⼒のことです。ただし、状況によっては、導電率が溶液の濃度と直接相関しないことがあります。これは、⾼濃度溶液内のイオン相互作⽤によって、導電率と溶液の濃度の直線関係が変化する可能性があるためです。
導電率プローブセル定数
セル定数 (導電率プローブまたは電極とも呼ばれます) は、電極内部の 2 つのプレート間の距離を表しま す。セル定数はセンチメートルあたりの単位 (たとえば、1/cm) を使⽤し、その数値は電極プレート間の距離とプレートの表⾯を表します。
接触型導電率センサーを使⽤している場合、導電率セルの形状が読み取り値に影響するため、異なる形状の読み取り値を持つセンサーが存在します。これらの違いはセル定数に表⽰されます。
導電率セル定数は、以下に⽰すように、セル定数 (K) と導電率の読み取り値を乗算して、導電率セルの形状の違いを補正します。
⽐導電率 = 測定された導電率 (G) * セル定数 (k)
上記の式は導電率測定の重要なポイントであり、導電率は常に単位距離あたり (S/cm) で表す必要があります。セル定数は 2 つの導電プレート間の距離に正⽐例し、プレートの表⾯積に反⽐例します。
導電率センサーのセル定数は、通常、そのセンサーに固有のものです。たとえば、セル定数が 1.0 の場合、
導電率の値は、特定の溶液の特定の導電率に等しくなります。ただし、セル定数 1.0 が常に適切な選択であるとは限らないため、セル定数は次の公称値でグループ化されます。
- センチメートル
- センチ
0.1センチ
1センチ
10センチ
導電率の⾮常に低い溶液では、測定⾯が互いに接近して配置され、導電率センサーが信号を⽣成できます。プレート間の経路⻑が短くなると、セル定数も減少し、分析装置はより低い抵抗値を測定します。純⽔および超純⽔の供給を判断するには、セル定数が⼩さいのが⼀般的です。
導電率の⾼い溶液では、逆のことが起こります。プレート間の経路が⻑くなると、セル定数が⾼くなり、読み取り精度が向上します。⾼いセル定数は、廃⽔処理の濃度制御と相分離でよく使⽤されます。
以下は⼀般的なソリューションとその導電率の測定値です。
純⽔: 0.55 µS/cm
発電所の沸騰⽔: 1.0 µS/cm
市⽔表層⽔: 50 µS/cm
海⽔: 53 µS/cm
伝導率と温度
導電率は温度に依存するため、溶液の導電率を測定する場合は、溶液の温度も測定することが重要です。
温度は溶液によって導電率に異なる影響を与えるため、次の式が使⽤されます。
Gt = Gtcal {1 + ɑ(t-tcal)}
Gt = 任意の温度における導電率。
Gtcal = 温度が校正されたときの導電率。
ɑ = 溶液の温度係数。
- 摂⽒または華⽒を使⽤できますが、温度センサーを使⽤する場合は、数式全体で値を同じに保つ必要があります。
導電率計とプローブ

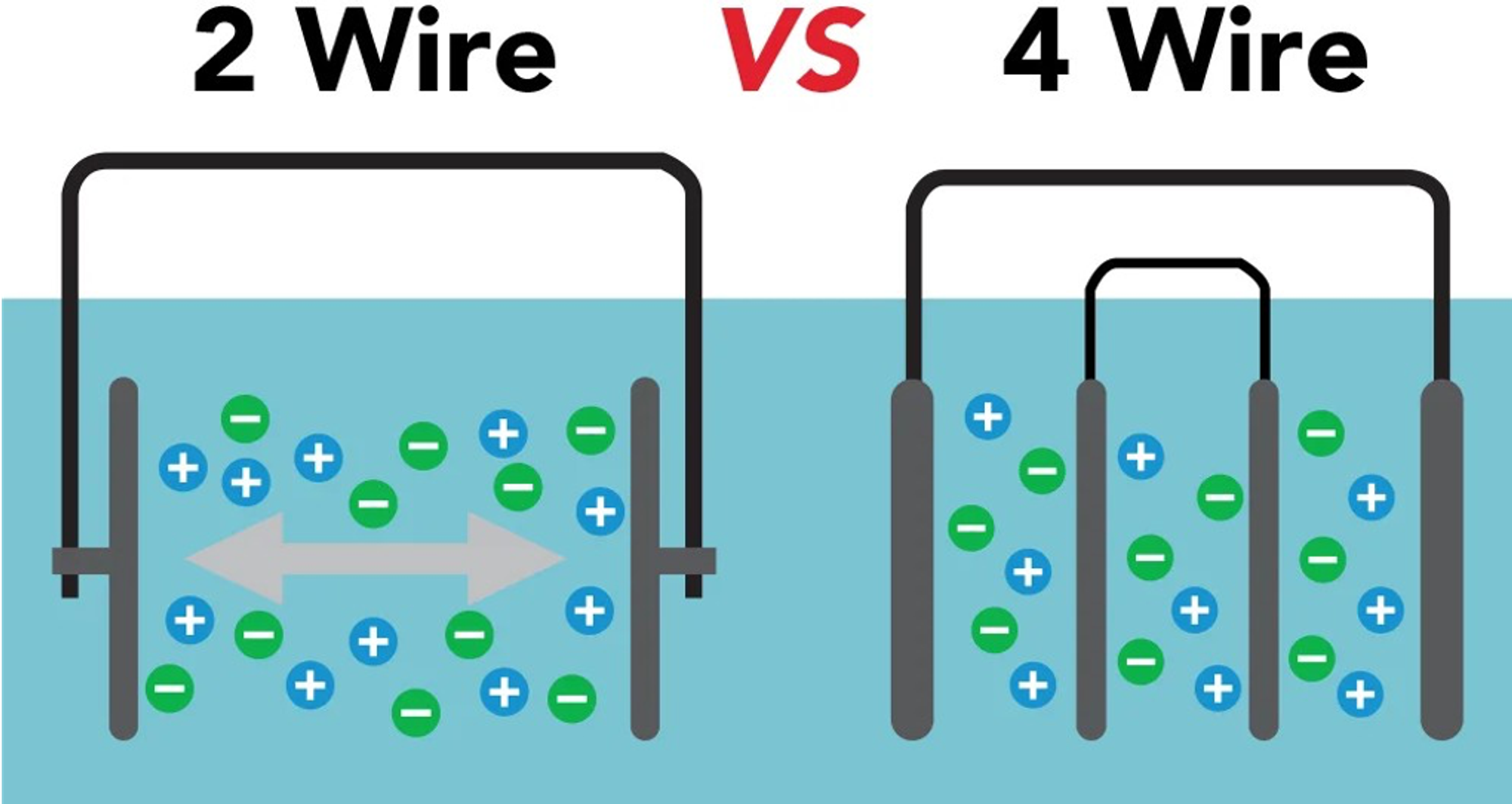

導電率計は、溶液の導電率を測定する最も正確な⽅法です。ほとんどの導電率計には、通常プラチナ製の 2つの電極セルが付いていますが、チタン、⾦メッキニッケル、またはグラファイト製の電極もあります。
導電率計とセルは、使⽤前に校正溶液を使⽤して校正する必要があることに注意することが重要です。ただし、当社の導電率プローブには消耗する電解質がないため、設置時にのみ校正する必要があります。
ただし、電極が分極したり汚れたりした場合は、導電率計を清掃して導電率セルの活性表⾯を更新し、それでも故障する場合は導電率セルを交換する必要があります。
まとめると、導電率プローブセル定数
導電率プローブのセル定数は、プローブ内の 2 つの電極間の液体の体積を決定します。セル定数はセンチメートルあたりの単位を使⽤し、その数値は電極プレートからプレートの表⾯までの距離を⽰します。
セル定数は、セル定数に導電率値を掛け合わせることで、導電率セルの形状の違いを補正します。また、温度は溶液によって導電率に異なる影響を与えるため、任意の温度での導電率を得るには溶液の温度を測定する必要があります。
